MTS美特斯

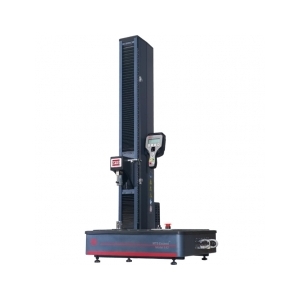

CTT1501-LN 拉扭试验机
CTT1501-LN 拉扭试验机

CTT1501-LN 拉扭试验机

产品照片产品介绍产品详情设备功能:该拉扭试验机可以实现自锁螺母常规锁紧力矩试验、力矩加载试验、轴力加载试验以及高锁螺母锁紧力矩试验、松脱力矩试验、拧断力矩试验、预紧力矩试验和松脱力矩试验;预紧力卸载方式,在不转动螺母的情况下,通过轴力传感器自卸力装置卸去轴...

咨询电话 : 4006227598

在线咨询

产品照片

产品介绍

  • 产品详情

  • 设备功能

    该拉扭试验机可以实现自锁螺母常规锁紧力矩试验、力矩加载试验、轴力加载试验以及高锁螺母锁紧力矩试验、松脱力矩试验、拧断力矩试验、预紧力矩试验和松脱力矩试验;预紧力卸载方式,在不转动螺母的情况下,通过轴力传感器自卸力装置卸去轴向力。

    试验原理:

    该试验机上装备有三爪卡盘,做试验时需要固定螺母试样的工装,然后将装有螺母试样的工装装夹在三爪卡盘上。试验机配置有轴力卸载装置,原理即在轴向加载力后,不转动螺母试样达到卸载轴向力。试验机主要结构由动力装置、轴力卸载装置、定夹头组成。轴力卸载装置可以灵活移动,做试验时不需要轴力卸载装置,可以把该装置移动到主机后面;需要做高锁螺母试验时,把轴力卸载装置移动到两个三爪卡盘中间,再装夹试样试验。

    试验机操作简单,控制精准,维护方便,极大的提高了试验效率

    主要特征:

    » 一次拧入拧出试验:将试验螺栓拧入至高锁螺母锁紧位置,然后安装在试验机上,设置好相关参数,试验机自动进行拧入拧出试验。

    » 拧断力矩试验:将试验螺栓拧入至高锁螺母锁紧位置,然后安装在试验机上,设置好相关参数,试验机开始试验,将高锁螺母驱动部分拧断为止则试验完成,读取试验过程中拧断高锁螺母驱动部分时的最大力矩则为拧断力矩。

    » 预紧力试验:高锁螺母拧断时,试验机轴力通道显示的最大力值则为高锁螺母的预紧力。

    » 松脱力试验:测试完预紧力后,通过不转动螺母的方式,卸去轴向载荷。然后夹紧螺母,转动螺母所需的最大力矩即为高锁螺母的松脱力矩。

    产品参数:

    主要技术参数
    型 号CTT1501 - LN
    最大扭矩50 Nm
    扭矩测量范围2 - 50 Nm
    轴力测量范围0.5 - 50 kN
    试验机级别1级
    扭转速度0 - 25 转/min
    动夹头转速0-10 转/分

标签: 螺母 力矩 装置
