高效电机
TEF3系列AEMV3N高效三相异步电机
TEF3系列AEMV3N高效三相异步电机

TEF3系列AEMV3N高效三相异步电机

东元电机简介东元电机创立于1956年,以制造马达起家,至今东元集团已跨入重电、家电、信息、通讯、电子关键零组件、基础工程建设、金融投资及餐饮等多面向的发展领域,更积极参与国家重大工程建设,目前事业版图横跨全球5大洲、近50国。未来东元将持续深耕核心事业,朝...

咨询电话 : 4006227598

在线咨询

东元电机简介

东元电机创立于1956年,以制造马达起家,至今东元集团已跨入重电、家电、信息、通讯、电子关键零组件、基础工程建设、金融投资及餐饮等多面向的发展领域,更积极参与国家重大工程建设,目前事业版图横跨全球5大洲、近50国。未来东元将持续深耕核心事业,朝向智能化产品、提供系统解决方桉等高附加价值方向积极发展,并致力于高科技事业之拓展,以「节能、减排、智能、自动」为目标,建构一个宏观、高质量的国际级品牌。


东元电机历史

1956年东元电机股份有限公司成立于台湾三重市。

1965年新庄厂设置为台湾第一座自动化电机生产工厂。

1966年工具工厂成立(现为生产技术处)。

1973年澹水厂启用,生产冷气机、电视机、电冰箱等家电产品。

1979年中坜一厂建厂完成,导入最新自动化设备生产电机。

1983年观音厂启用,生产电视机、高级电子产品及电脑周边设备。

1987年中坜二厂建厂完成与西屋合作生产超大型电机。

1991年观音冷气厂建厂完成,导入全新自动化生产家电产品。

1991年马来西亚厂建厂完成。

1994年观音压缩机厂建厂完成。

1995年并购美国西屋( WESTINGHOUSE)电机厂。

2002年无锡东元电机建厂。

2003年无锡东元正式投产。

2004年无锡东元金一厂建厂。

2004年江西东元电机建厂。

2012年成立上海东元德高电机有限公司,作为东元集团在中国唯一的销售服务中心。

2016年无锡东元精密机械建厂


东元TEF3系列AEMV3N高效三相异步电机(MODEL:TEF3)技术数据

种类:三相异步电动机

设计依据:国际电工委员会IEC60034;中国国家标准GB755

额定电压:380V或其它电压

额定频率:50HZ或60Hz

输出功率:0.12~375kW

工作制:连续工作制

机座号:63~355C

防护等级:IP55

冷却方式:IC411

绝缘等级:F级绝缘

温升:S.F.1.0(50Hz)时采用电阻法考核定子绕组温升,2P&4P 200KW、F#355M、F#355L温升不超过105℃,其他规格温升不超过80℃

安装方式:IMB5(水平法兰安装);IMV1(立式法兰安装)及其它电动机参数和安装尺寸参照附表。

●能效等级符合中国国家标准GB18613-2020能效。频率50H以外不在国家能效认证范围,特性与特性有所差异,本表以GB特性为准

生产工厂无锡东元电机有限公司/青岛东元精密机电有限公司

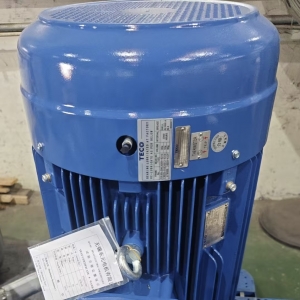

东元TEF3系列AEMV3N高效三相异步电机(MODEL:TEF3)照片(照片仅供参考)



东元TEF3系列AEMV3N高效三相异步电机(MODEL:TEF3)适用条件

电源条件:电压波动率±10%以内,频率波动率±5%以内,电压及频率综合波动率10%以内,但频率波动率不超过±5%

使用场所:室内、无危险气体环境

环境温度:-15~40℃

环境湿度:相对湿度90%以下(但不能凝结)

海拔高度:海拔1000m以下

传动方式:皮带轮传动,但是2P45kW及以上,4、6&8P F#280及以上使用联轴器。

旋转方向:可双向旋转,当电源相序与电动机出线端标志字母一致时,面向轴伸端看为顺时针方向旋转。

起动方式:全压直接起动或Y-△起动

涂装:GB3灰色 Munsell7.5B 3.5/0.5

          GB2蓝色 Munsell5PB  3/8

要求:安装联轴器或皮带轮请利用轴端攻牙压进迫入,禁止以外力敲击轴装安装,如有特殊需要请另行洽询。


东元TEF3系列AEMV3N高效三相异步电机(MODEL:TEF3)电机特点

IP55防护结构,防尘,防水花及油沫,铸铁框架,结构强壮,符合国际标准,安全更具保障性

采用东元F级绝缘,耐热度高,抗电冲击强,绝缘寿命长,在恶劣环境下也能胜任

使用进口品牌之轴承,着名钢厂之硅钢片,性能更具保障规范化的设计、优质的材料、先进的加工设备和完善的质量保证体系,这些表现在效率高振动小噪声低、安全可靠

选用:依据客户需要可搭配热保护器,PTC,空间加热器,RTD,PT100及其它


东元TEF3系列AEMV3N高效三相异步电机(MODEL:TEF3)安装方式



东元TEF3系列AEMV3N高效三相异步电机(MODEL:TEF3)轴承温升

注意!

轴承温升的高低程序比轴承本身实际温度更能反映出问题的状况

如果轴承温升速率太快或是有非学明显的振动或异音,电动机必须立刻停止运转,详细检查问题发生的原因,否则不得重新运转。

如果轴承温升及运转情况都正常的话,电动机必须继续运转直到轴承温度稳定为止,许可的温度值如下:

滚动轴承 插入式温度检出器                  警告值        跳脱值

轴承测试的温度                                      95℃         100℃


AEEV2N机型轴承温升


东元TEF3系列AEMV3N高效三相异步电机(MODEL:TEF3)包装

AEEV2N机型包装
