AEEV3N超高效三相异步电机(MODEL:TEV3)

  • 所属分类:AEEV3N(IE3效率)
    东元电机简介东元电机创立于1956年,以制造马达起家,至今东元集团已跨入重电、家电、信息、通讯、电子关键零组件、基础工程建设、金融投资及餐饮等多面向的发展领域,更积极参与国家重大工程建设,目前事业版图横跨全球5大洲、近50国。未来东元将持续深耕核心事业,朝...
    全国服务咨询热线: 4006227598
  • 产品详情

  • 联系我们

东元电机简介

东元电机创立于1956年,以制造马达起家,至今东元集团已跨入重电、家电、信息、通讯、电子关键零组件、基础工程建设、金融投资及餐饮等多面向的发展领域,更积极参与国家重大工程建设,目前事业版图横跨全球5大洲、近50国。未来东元将持续深耕核心事业,朝向智能化产品、提供系统解决方案等高附加价值方向积极发展,并致力于高科技事业之拓展,以「节能、减排、智能、自动」为目标,建构一个宏观、高质量的国际级品牌。


东元电机历史

1956年东元电机股份有限公司成立于台湾三重市。

1965年新庄厂设置为台湾第一座自动化电机生产工厂。

1966年工具工厂成立(现为生产技术处)。

1973年淡水厂启用,生产冷气机、电视机、电冰箱等家电产品。

1979年中坜一厂建厂完成,导入最新自动化设备生产电机。

1983年观音厂启用,生产电视机、高级电子产品及电脑周边设备。

1987年中坜二厂建厂完成与西屋合作生产超大型电机。

1991年观音冷气厂建厂完成,导入全新自动化生产家电产品。

1991年马来西亚厂建厂完成。

1994年观音压缩机厂建厂完成。

1995年并购美国西屋( WESTINGHOUSE)电机厂。

2002年无锡东元电机建厂。

2003年无锡东元正式投产。

2004年无锡东元金一厂建厂。

2004年江西东元电机建厂。

2012年成立上海东元德高电机有限公司,作为东元集团在中国唯一的销售服务中心。

2016年无锡东元精密机械建厂


东元电机AEEV3N超高效三相异步电机(MODEL:TEV3)技术数据

种类:三相异步电动机

设计依据:国际电工委员会IEC60034;中国国家标准GB755

额定电压:380V或其它电压

额定频率:50HZ或60Hz

输出功率:0.55~400kW

工作制:连续工作制

机座号:80~355C

防护等级:IP55

冷却方式:IC411

绝缘等級:F级绝缘

温升:S.F.1.0(50Hz)时采用电阻法考核定子绕组温升,2P&4P 200KW、F#355M、F#355L温升不超过105℃,其他规格温升不超过80℃

安装方式:IMB3(水平脚座安装);IMB35(水平脚座安装带大法兰)及其它电动机参数和安装尺寸参照附表。

●能效等级符合中国国家标准GB18613-2020能效。频率50H以外不在国家能效认证范围,特性与特性有所差异,本表以GB特性为准

生产工厂无锡东元电机有限公司/青岛东元精密机电有限公司


东元电机AEEV3N超高效三相异步电机(MODEL:TEV3)照片(照片仅供参考)



东元电机AEEV3N超高效三相异步电机(MODEL:TEV3)适用条件

电源条件:电压波动率±10%以内,频率波动率±5%以内,电压及频率综合波动率10%以内,但频率波动率不超过±5%

使用场所:室内、无危险气体环境

环境温度:-15~40℃

环境湿度:相对湿度90%以下(但不能凝结)

海拔高度:海拔1000m以下

传动方式:皮带轮传动,但是2P45kW及以上,4、6&8P F#280及以上使用联轴器。

旋转方向:可双向旋转,当电源相序与电动机出线端标志字母一致时,面向轴伸端看为顺时针方向旋转。

起动方式:全压直接起动或Y-△起动

涂装:GB3灰色 Munsell7.5B 3.5/0.5

          GB2蓝色 Munsell5PB  3/8

要求:安装联轴器或皮带轮请利用轴端攻牙压进迫入,禁止以外力敲击轴装安装,如有特殊需要请另行洽询。


东元电机AEEV3N超高效三相异步电机(MODEL:TEV3)电机特点

IP55防护结构,防尘,防水花及油沫,铸铁框架,结构强壮,符合国际标准,安全更具保障性

采用东元F级绝缘,耐热度高,抗电冲击强,绝缘寿命长,在恶劣环境下也能胜任

使用进口品牌之轴承,著名钢厂之硅钢片,性能更具保障规范化的设计、优质的材料、先进的加工设备和完善的质量保证体系,这些表现在效率高振动小噪声低、安全可靠

选用:依据客户需要可搭配热保护器,PTC,空间加热器,RTD,PT100及其它


东元电机AEEV3N超高效三相异步电机(MODEL:TEV3)剖面图

AEEV2N机型剖面图


东元电机AEEV3N超高效三相异步电机(MODEL:TEV3)振动

所有电动机转子都使用半键按照A级(标准)振动等级进行动态平衡。

电动机在空载时测得振动速度有效值不超过下表中的A级所列值。

AEEV2N机型振动


东元电机AEEV3N超高效三相异步电机(MODEL:TEV3)油脂寿命


注:

1.当环境温度每升高10℃,润滑脂寿命以及再润滑时间缩短一半。

2.20000小时适用于电机水平安装联轴器传动。


东元电机AEEV3N超高效三相异步电机(MODEL:TEV3)安装方式



东元电机AEEV3N超高效三相异步电机(MODEL:TEV3)轴承温升

注意!

轴承温升的高低程序比轴承本身实际温度更能反映出问题的状况

如果轴承温升速率太快或是有非学明显的振动或异音,电动机必须立刻停止运转,详细检查问题发生的原因,否则不得重新运转。

如果轴承温升及运转情况都正常的话,电动机必须继续运转直到轴承温度稳定为止,许可的温度值如下:

滚动轴承 插入式温度检出器                  警告值        跳脱值

轴承测试的温度                                      95℃         100℃


AEEV2N机型轴承温升

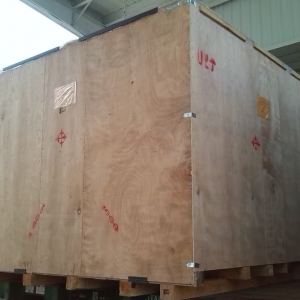

东元电机AEEV3N超高效三相异步电机(MODEL:TEV3)包装

AEEV2N机型包装

东元电机AEEV3N超高效三相异步电机(MODEL:TEV3)机种型号列表

MODEL
TYPEOUTPUTPOLESFRAME
TEV3 80M-2AEEV3N---0.75KW280M
TEV3 80M-2AEEV3N---1.1KW280M
TEV3 90S-2AEEV3N---1.5KW290S
TEV3 90L-2AEEV3N---2.2KW290L
TEV3 100L-2AEEV3N---3KW2100L
TEV3 112M-2AEEV3N---4KW2112M
TEV3 132S-2AEEV3N---5.5KW2132S
TEV3 132S-2AEEV3N---7.5KW2132S
TEV3 160M-2AEEV3N---11KW2160M
TEV3 160M-2AEEV3N---15KW2160M
TEV3 160L-2AEEV3N---18.5KW2160L
TEV3 180M-2AEEV3N---22KW2180M
TEV3 200L-2AEEV3N---30KW2200L
TEV3 200L-2AEEV3N---37KW2200L
TEV3 225M-2AEEV3N---45KW2225M
TEV3 250M-2AEEV3N---55KW2250M
TEV3 280S-2AEEV3N---75KW2280S
TEV3 280M-2AEEV3N---90KW2280M
TEV3 315S-2AEEV3N---110KW2315S
TEV3 315M-2AEEV3N---132KW2315M
TEV3 315L-2AEEV3N---160KW2315L
TEV3 315L-2AEEV3N---200KW2315L
TEV3 355M-2AEEV3N---250KW2355M
TEV3 355L-2AEEV3N---315KW2355L
TEV3 80M-4AEEV3N---0.55KW480M
TEV3 80M-4AEEV3N---0.75KW480M
TEV3 90S-4AEEV3N---1.1KW490S
TEV3 90L-4AEEV3N---1.5KW490L
TEV3 100L-4AEEV3N---2.2KW4100L
TEV3 100L-4AEEV3N---3KW4100L
TEV3 112M-4AEEV3N---4KW4112M
TEV3 132S-4AEEV3N---5.5KW4132S
TEV3 132M-4AEEV3N---7.5KW4132M
TEV3 160M-4AEEV3N---11KW4160M
TEV3 160L-4AEEV3N---15KW4160L
TEV3 180M-4AEEV3N---18.5KW4180M
TEV3 180L-4AEEV3N---22KW4180L
TEV3 200L-4AEEV3N---30KW4200L
TEV3 225S-4AEEV3N---37KW4225S
TEV3 225M-4AEEV3N---45KW4225M
TEV3 250M-4AEEV3N---55KW4250M
TEV3 280S-4AEEV3N---75KW4280S
TEV3 280M-4AEEV3N---90KW4280M
TEV3 315S-4AEEV3N---110KW4315S
TEV3 315M-4AEEV3N---132KW4315M
TEV3 315L-4AEEV3N---160KW4315L
TEV3 315L-4AEEV3N---200KW4315L
TEV3 355M-4AEEV3N---250KW4355M
TEV3 355L-4AEEV3N---315KW4355L
TEV3 80M-6AEEV3N---0.37KW680M
TEV3 80M-6AEEV3N---0.55KW680M
TEV3 90S-6AEEV3N---0.75KW690S
TEV3 90L-6AEEV3N---1.1KW690L
TEV3 100L-6AEEV3N---1.5KW6100L
TEV3 112M-6AEEV3N---2.2KW6112M
TEV3 132S-6AEEV3N---3KW6132S
TEV3 132M-6AEEV3N---4KW6132M
TEV3 132M-6AEEV3N---5.5KW6132M
TEV3 160M-6AEEV3N---7.5KW6160M
TEV3 160L-6AEEV3N---11KW6160L
TEV3 180L-6AEEV3N---15KW6180L
TEV3 200L-6AEEV3N---18.5KW6200L
TEV3 200L-6AEEV3N---22KW6200L
TEV3 225M-6AEEV3N---30KW6225M
TEV3 250M-6AEEV3N---37KW6250M
TEV3 280S-6AEEV3N---45KW6280S
TEV3 280M-6AEEV3N---55KW6280M
TEV3 315S-6AEEV3N---75KW6315S
TEV3 315M-6AEEV3N---90KW6315M
TEV3 315L-6AEEV3N---110KW6315L
TEV3 315L-6AEEV3N---132KW6315L
TEV3 355M-6AEEV3N---160KW6355M
TEV3 355M-6AEEV3N---200KW6355M
TEV3 355L-6AEEV3N---250KW6355L
TEV3 80M-8AEEV3N---0.18KW880M
TEV3 80M-8AEEV3N---0.25KW880M
TEV3 90S-8AEEV3N---0.37KW890S
TEV3 90L-8AEEV3N---0.55KW890L
TEV3 100L-8AEEV3N---0.75KW8100L
TEV3 100L-8AEEV3N---1.1KW8100L
TEV3 112M-8AEEV3N---1.5KW8112M
TEV3 132S-8AEEV3N---2.2KW8132S
TEV3 132M-8AEEV3N---3KW8132M
TEV3 160M-8AEEV3N---4KW8160M
TEV3 160M-8AEEV3N---5.5KW8160M
TEV3 160L-8AEEV3N---7.5KW8160L
TEV3 180L-8AEEV3N---11KW8180L
TEV3 200L-8AEEV3N---15KW8200L
TEV3 225S-8AEEV3N---18.5KW8225S
TEV3 225M-8AEEV3N---22KW8225M
TEV3 250M-8AEEV3N---30KW8250M
TEV3 280S-8AEEV3N---37KW8280S
TEV3 280M-8AEEV3N---45KW8280M
TEV3 315S-8AEEV3N---55KW8315S
TEV3 315M-8AEEV3N---75KW8315M
TEV3 315L-8AEEV3N---90KW8315L
TEV3 315L-8AEEV3N---110KW8315L
TEV3 355M-8AEEV3N---132KW8355M
TEV3 355M-8AEEV3N---160KW8355M
TEV3 355L-8AEEV3N---200KW8355L

东元电机AEEV3N超高效三相异步电机(MODEL:TEV3)电气数据及安装尺寸
